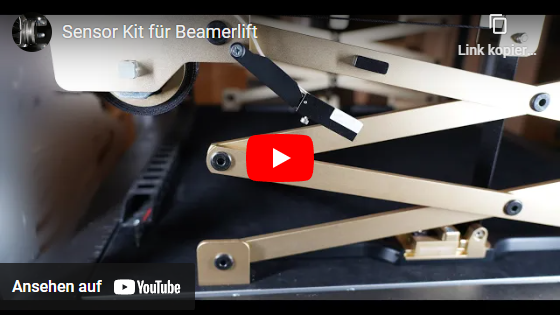

Sensor-Kit (precision stop)
Das Sensor-Kit ist für die, die es ganz genau wissen wollen.
High End für dein DIY-Beamerliftprojekt.
Übliche Beamerlifte halten relativ genau. Doch können immer
wieder Abweichungen zur eingestellten Endposition um mehrere
Millimeter vorkommen.
Das Sensor-Kit ermöglicht eine äußerst genaue Wiederholbarkeit
der eingestellten unteren Halteposition. In der Regel befindet sich
die Abweichung bei z.B. einem M-Set im hundertstel bis wenige
Zehntel Millimeterbereich (<0,5mm). Zu dem kann mit dem Sensor-
Kit eine Betriebsposition und eine zusätzliche Wartungsposition des
Lifts realisiert werden. Somit wird eine noch nicht dagewesene
Genauigkeit und gleichzeitige Flexibilität im Bereich der
Beamerscherenlifte realisiert.
Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

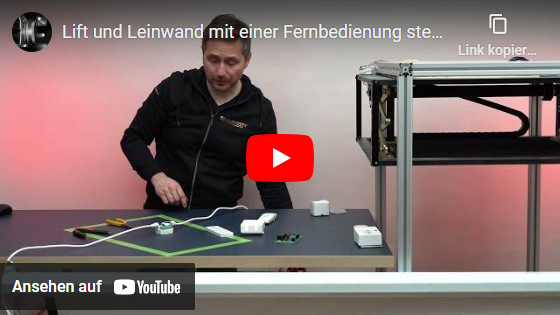

Beamerlift & Leinwand mit
einer Fernbedienung steu-
ern
Oftmals ist es gewünscht, dass mit einem Knopfdruck der Lift mit
dem Beamer in Erscheinung tritt und gleichzeitig auch die
motorisierte Leinwand herunter fährt. In vielen Fällen lässt sich das
relativ einfach realisieren. Im Grunde muss nur das Steuergerät der
motorisierten Leinwand gegen das Steuergerät, welches ihr auch für
den Beamerlift verwendet ausgetauscht werden. Im folgenden
Video wird euch hierzu alles erklärt.
show & shine
„Beleuchtung als EYECATCHER“

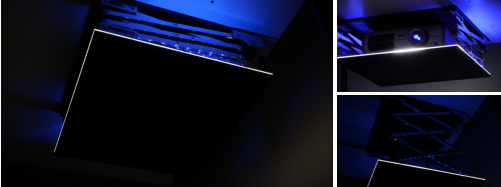

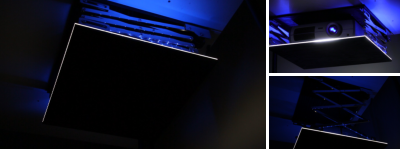

Eine zusätzliche Beleuchtung einzubauen geht recht einfach. Hierbei
kann man von mehreren Varianten und Aufwendigkeitsstufen
sprechen. Die Aufwendigste Stufe nenne ich mal Level 4.
Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.
show & shine
einfach Beleuchtung inte-
grieren
Wenn du die Beleuchtung einfach halten willst, brauchst du nur
einen kleinen 12 Volt LED-Trafo, etwas Kabel und ein Stück LED
Band, das du dann oben an beliebiger Stelle anklebst. Der 230 Volt

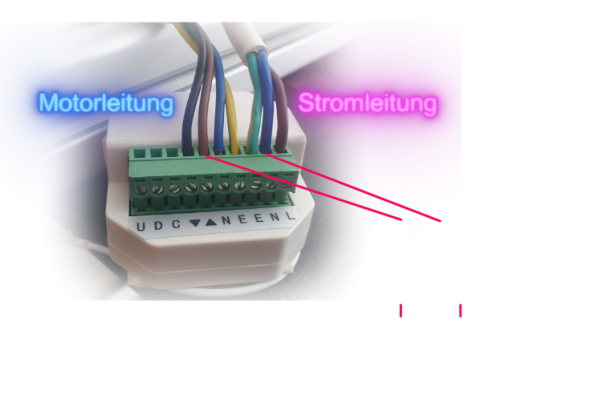

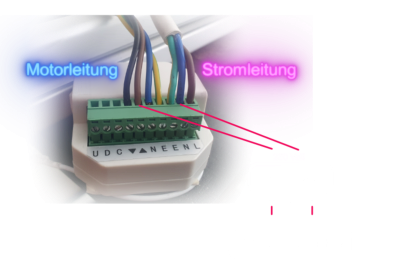

Anschluss deines LED-Trafos sollte an dem Funkempfänger wie auf
dem Bild aussehen. Eine Ader wird bei N mit angeschlossen und die
zweite Ader an die Drehrichtung des Motors. Je nach dem an welche
Richtung du es anschließt, bleibt das Licht entweder beim
Hochfahren oder beim Runterfahren noch ca. 3 Minuten an.
Beispielhaft der Anschluss an dem Funkempfänger Romotec. Keine
Gewähr für die Richtigkeit und Gültigkeit der Anschlussskizze.
Hinweis: Die Elektroinstallation sollte nur durch einen konzessionierten
Elektriker erfolgen!
show & shine
Bauanleitung
Beleuchtung level 4
(eingelassene LEDs an den Seiten & Ringbeleuchtung)
benötigtes Material:
•4 x 12V LED Leiste (Farben nach euren Vorstellungen)ca. 330 x 5mm (habe
gesehen, dass es auch schmale flexible LED Bänder gibt, die nicht breiter als
5 mm sind. Damit macht sich die Gestaltung des Kreises deutlich leichter als
wie bei meinem Beispiel mit zwei Leisten die gebogen werden müssen)
•12 Volt Trafo(Leistung bis 6 Watt sollte ausreichen)•5mm starke Acrylplatte
mit den gleichen Maßen wie eure Bodenplatte•Dünnes zweiadriges
Stromkabel
•Stecker für die LED-Anschlüsse 3x Weiblich-männlich und einmal 2 x
männlich-männlich•Kreuz/Stern-Verteiler oder halt selber verbinden und
verlöten
• Kleber • Lötkolben • Oberfräse • Stichsäge mit Sägeblatt welches für
Acrylschnitte geeignet ist • Akkubohrschrauber mit 8er und 5er Bohrer und
ein Senker • Klebefolie • Zirkel • Holz- / Blechschrauben

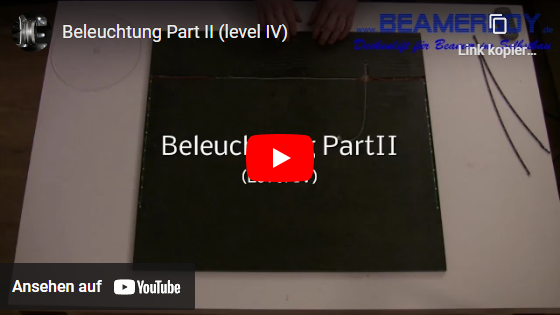

Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

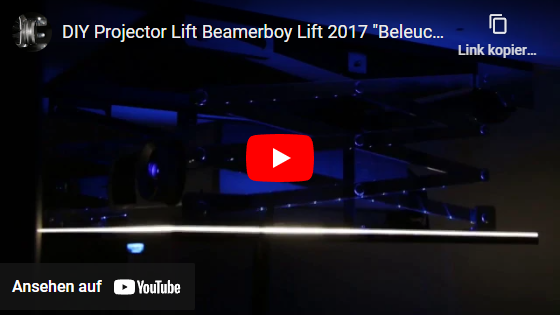

Bauanleitung noch aus 2017 (sorry für die schlechte Tonqualität)
Lift sollte schon mal fertig zusammengebaut worden sein um sicher zu stellen , dass alle Befestigungslöcher auch richtig sind. Vor dem Abmontieren die LED-Streifen auflegen und dort
markieren wo sie hin sollen. Zusätzlich markierst du auch die Stelle wo der Stecker für die LEDs hin soll ( z.B.neben dem Ende der Energiekette). Bodenplatte abmontieren. Die Mitte der
Bodenplatte markieren. Einen Kreis mit Radius 11.5 cm und einen mit Radius 11cm von der Mitte aus mit einem Zirkel einzeichnen, damit ihr wisst wohin eure Fräsung für das Kabel
lang muss. Acrylplatte auflegen und mit einem Stift die Stellen auf der Acrylplatte markieren wo sich alle Befestigungslöcher der Bodenplatte befinden inkl. den Mittelpunkt und der
Stelle für den Stecker. Auf der Acrylplatte nun auch die zwei Kreise (Radius 11,5 und 11 cm) vom Mittelpunkt einzeichnen.Mit dem 5er Bohrer nun die Löcher in die Acrylplatte bohren.
Für die Stelle des Steckers den 8er oder größer nutzen. Mit dem 8er Bohrer zwischen die markierten Kreise ein Loch bohren als Startpunkt für das Aussägen mit der Stichsäge. Mit dem
inneren Kreis beim Aussägen anfangen! Die dabei ausgesägte runde Scheibe brauchst du noch. Die Schutzfolie kannst du jetzt abziehen falls du es noch nicht getan hast.Mit der
Oberfräse mit einem 6mm Fräser die Taschen für die zwei äußeren LED-Leisten fräsen. 6mm Tiefe sollte ausreichen. Nutze dazu auf jeden Fall einen Anschlag um gerade fräsen zu
können. Danach kannst du die Vertiefung für die Kabelwege freihand fräsen. An den Stellen wo der Stecker und deine Verteilung ist entsprechend etwas breiter ausfräsen. LED Leisten
einsetzen und Verkabelung einsetzen und alles verlöten (Anschlüsse, Stecker) Leisten und Kabel mit Kleber punktuell befestigen. Acrylplatte auflegen und testen ob alle Punkte
übereinstimmen. Schraube alle Schrauben ein, so kannst du sicher gehen dass alles passt. Falls nötig mit eine kleinen Feile nachbessern. Die zwei LED-Leisten für den Innenkreis
verbinden und mit der runden Platte einsetzen. Teste ob alles leuchtet und passt. Wenn alles passt kannst du in der Mitte der runden Platte und an vier Stellen der Acrylplatte Löcher
für die Arretierung bohren und mit dem Senker Senkungen für Schrauben bohren damit sie nicht höher als die Acrylplatte herausstehen. Schrauben eindrehen. Einen Kreis mit 25cm
Durchmesser aus der Klebefolie ausschneiden und aufkleben.* Jetzt kannst du die Bodenplatte wieder am Lift anbringen und anschließen.
Fertig.
*Falls du die gesamte Platte überkleben willst :Dünne Klebestreifen zurechtschneiden und über die Stelle wo die äußeren LED Leisten sind auf die Acrylplatte kleben.Nun die Klebefolie
auf die Platte kleben. Löcher für die Befestigung der Scharniere etc. und Anschluss frei machen. Die Erhöhung der zuvor aufgeklebten Streifen zeigt genau wo du mit einem
Cuttermesser die Lichtöffnung für die seitlichen Leisten ausschneiden musst.
