Beamerlift Bauanleitung & Einbau - nun kann es losgehen!

Schritt für Schritt wird der Zusammenbau & Einbau in 15 kurzen Videos erklärt. Die Videos wurden mit einem Standard Set gemacht, sind jedoch für Kompakt genauso gültig. Nutze für den Zusammenbau die Video- & Textanleitung ! Manche zusätzlichen Informationen sind nur als Text oder Bild vorhanden.
Markiere anhand der der PDF Zeichnung die Positionen der einzelnen Bauteile oder nutze die Montagehilfe dafür. Empfehlenswert ist es einen 5- 10mm breiten Rand um die Außenkante der Platte zu zeichnen und diesen als Orientierung für die Positionierung der Bauteile zu nutzen. Mit einem 2,5 -3mm Bohrer bohrst du die entsprechenden Löcher für die Schrauben vor. Wenn du ein Durchbohren vermeiden möchtest, kannst du z.B. mit Klebeband die entsprechende Länge am Bohrer markieren . Die Löcher für die Gurtbefestigungseinheit werden durchgebohrt. Dreh das Brett um und bohre in benötigter Tiefe mit einem 20mm Forstnerbohrer die Taschen für die Einschlagmuttern . Mit einem 6,5mm Bohrer bohrst du nun die vorgebohrten Löcher für das Gurtbefestigungssystem nach. Einschlagmuttern in die Taschen einschlagen. Nun kannst du das Brett wieder umdrehen und alle Bauteile für die Bodenplatte mit den entsprechenden Schrauben anbringen. Wichtig ist dabei, dass die M5 Zylinderkopfschrauben des Gurtbefestigungssystem mind. 6 Umdrehungen greifen um eine sichere Befestigung zu gewährleisten. Sollte dies nicht der Fall sein musst du entweder eine längere Schraube nutzen oder die Taschen tiefer bohren.


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

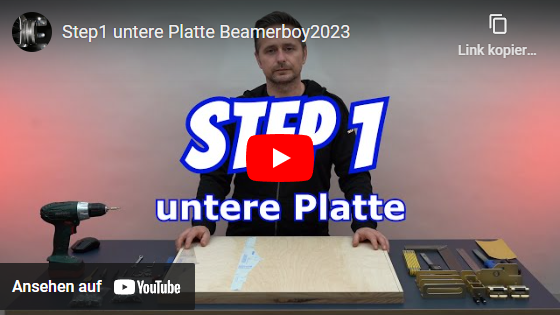

Step 1

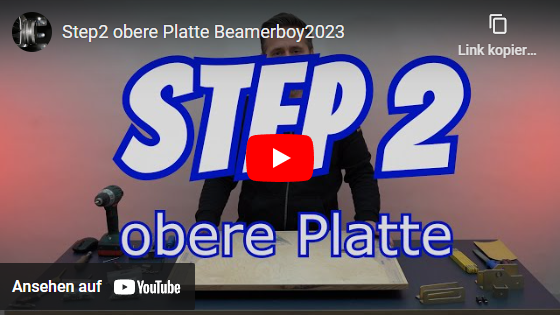

Step 2

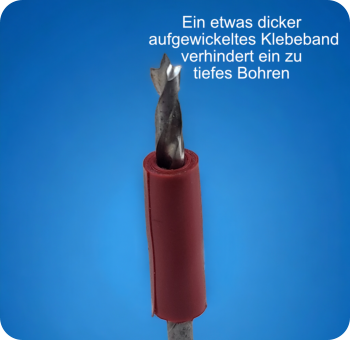

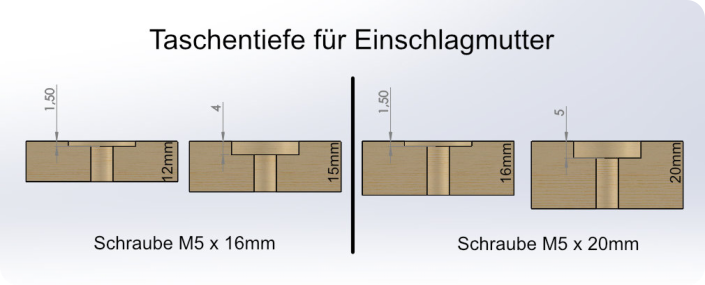

Wie schon bei der Bodenplatte werden die entsprechenden Positionen markiert und vorgebohrt. Das Loch für die Umlenkrolle (U-Profil) wird erst mit dem kleinen Bohrer durchgebohrt. Anschließend bohrst du die Tasche für die Einschlagmutter von der anderen Seite mit dem Forstnerbohrer. Jetzt wird die Platte wieder zurückgedreht und mit dem 7,5mm Bohrer nachgebohrt. Einschlagmutter einschlagen und mit der M6 Schraube und der Unterlegscheibe das U-Profil anschrauben. Mind. 6 Umdrehungen sollte die Schraube im Gewinde greifen. Jetzt kannst du das Plastikröllchen in das U- Profil einsetzen und die M5x40mm Spezialschraube durch das U-Profil und das Plastikröllchen hindurchführen. Schraube die Sicherheitsmutter rauf und zieh nur soweit an, dass die Rolle sich immer noch frei im U-Profil drehen kann. TIPP: Da die Oberseite der Deckenplatte nie zu sehen ist, kannst du die Tasche auch weglassen und die Einschlagmutter direkt in die 7,5mm Bohrung einschlagen. Voraussetzung dafür ist, dass die M6 Schraube immer noch mind. 6 Umdrehungen im Gewinde greift!


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

Stecke den Vierkantbolzen des Motors in die Vierkantaufnahme. Die Walzenkapsel wird mit dem 10mm Bolzen in das Kugellager gesteckt. Sorge dafür, dass der Rohrmotor und die Walzenkapsel zusammen eine waagerechte Linie bilden und so bleiben. Dazu legst du ein geeigneten Gegenstand zur Unterfütterung darunter. Nun wird der Abstand zwischen Mitnehmer und Walzenkapselanschlag gemessen. Achte darauf, dass Motor und Walzenkapsel jeweils ganz eingeschoben sind. In meinem Beispiel waren es 61,3cm. Markiere deinen gemessenen Abstand auf der Achtkantwelle und säge die Welle entsprechend zurecht. Um beim späteren Aufschieben der Ringadapter oder Walzenkapsel keine Schwierigkeiten zu haben, solltest du auf jeden Fall die Sägekante mit einer Feile und evtl. Schleifpapier innen und außen entgraten.

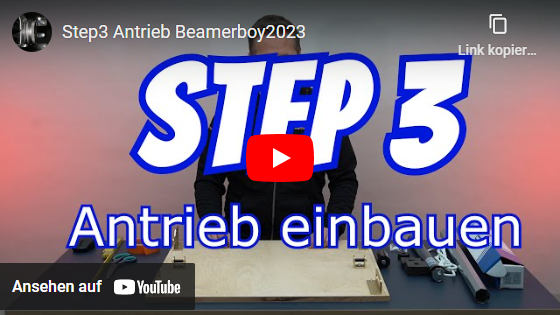

Step 3


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

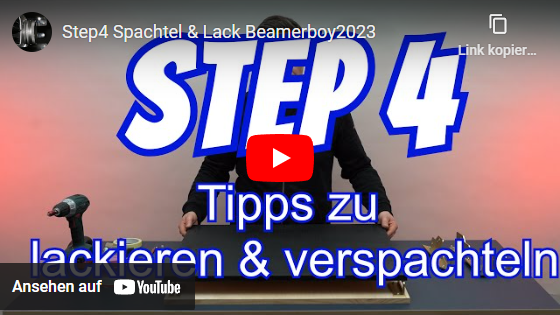

Step 4
Vor dem möglichen Spachteln und Lackieren der Holzplatten sollten auch schon die Löcher für die Befestigung der Deckenplatte an der Betondecke gemacht sein. Eine geeignete Position der Löcher ist so ca. 10-15cm vom Außenrand. 8er oder 10er Dübel solltest du dafür nutzen. Für 8er Dübel können 4,5-6mm und für 10er Dübel sollten es dann ca. 6-8mm dicke Schrauben sein. Entsprechend solltest du die Löcher in die Deckenplatte bohren. Falls unter die Bodenplatte noch eine weitere Platte (z.B. Rigipsplatte) oder andere Blende angebracht wird, entfällt natürlich das Spachteln. Für den Fall, dass die Unterseite der Bodenplatte auch eure Abschlussplatte ist und die Taschen verspachtelt werden sollen, empfiehlt es sich die Bauteile eingeschraubt zu lassen. Mit etwas Klebeband (kann auch Tesa sein) die Einschlagmutter abkleben. So das die später aufgebrachte Spachtelmasse nicht in das Gewinde gelangen kann.


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

Das Nylongurtband wird am Ende zu einer Schlaufe zusammengelegt und in die äußere Aussparung des Adapterringes eingeführt. Das länger Ende sollte in Richtung des tieferen Bereichs zeigen. Versuche durch etwas Druck das Band tiefer in die Aussparung hineinzudrücken, damit sich eine möglichst große Schlaufe darin bildet. Achte darauf, dass das Band möglichst grade und mittig aus dem Adapterring läuft. Nun drehst du den M5x35mm Gewindestift (zunächst per Hand und dann mit dem Inbusschlüssel) mit der Spitze in die Schlaufe. Ist der Gewindestift komplett eingedreht, prüfst du ob das Band immer noch grade und mittig aus dem Adapterring herausläuft. Zieh einmal kräftig am Band um zu prüfen ob das Band auch gut an den Adapterring gepresst wird und sich nicht lösen kann. Mit einem scharfen Cuttermesser schneidest du das überstehende kurze Stück ab. Nun noch aufwickeln und gegen abwickeln sichern.

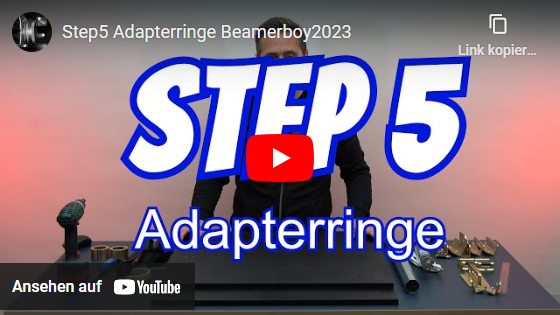

Step 5


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

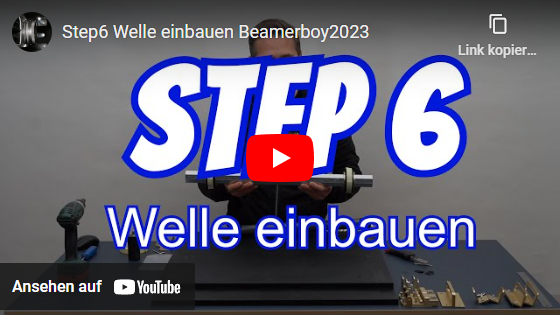

Step 6
Schiebe beide Adapterrollen auf die Achtkantwelle. Achte darauf, dass beide Adapterringe in die gleiche Richtung das Band abrollen würden. Sollten die Ringe zu lose auf der Welle sitzen, kannst du mit der Madenschraube der Adapterringe diese arretieren. ACHTUNG: Die Madenschraube nicht fest anziehen! Welle wird sonst eingedrückt und beschädigt im Betrieb den Motor. Nur bis zum Kontakt an der Welle eindrehen und dann noch max. 45 Grad weiter drehen. Schiebe die Welle nun so auf den Motor, dass das Band an der Deckenplatte entlang abrollt . Der Motor sollte so in die 4-Kant-Motoraufnahme eingebaut werden, dass beide Einstellschrauben des Motors später gut von unten erreichbar sind. Nun wird die Walzenkapsel in die Achtkantwelle geschoben. Die Motorhalterung mit dem Kugellager wird auf den Bolzen der Walzenkapsel geschoben und zusammen an der Deckenplatte verschraubt. Messe nun den Abstand von der Mitte der Umlenkrolle bis zur Plattenaußenkante. Diesen Abstand stellst du dann auch von der Mitte des Gurtbands auf dem Adapterring zur Plattenaußenkante her. Somit ist die Deckenplatte fertig montiert und eingestellt und kann jetzt auch schon an die Betondecke angebracht werden.


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

Das Einfahren in die Decke zur Schließposition sollte möglichst mit einem Anschlag erfolgen, um einen sauberen und optisch gleichmäßigen Abschluss zu erreichen. Gut machen sich L-Profile aus Aluminium oder auch Plastik, die an der Seite der Bodenplatte angebracht werden. Der Vorteil hierbei ist, dass die L-Profile den Deckenausschnitt überdecken und somit mögliche Ungleichmäßigkeiten des Ausschnittes kaschieren. Die optionalen Bodenversteifungen sind problemlos auch nachträglich installierbar.

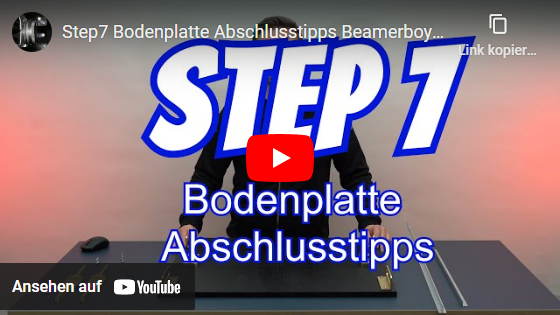

Step 7


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

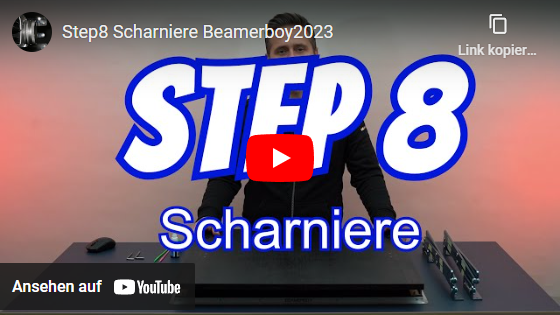

Step 8

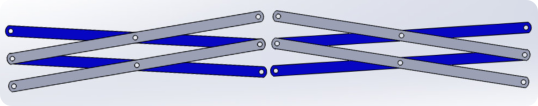

Es müssen für den Lift ein linkes und ein rechtes Scherenscharnier hergestellt werden. Dazu werden die Schenkel über Kreuz gelegt und mit den Schraubenpaaren mit der einen Unterlegscheibe verbunden. Die Unterlegscheibe kommt zwischen die Schenkel. Vor dem Zusammenschrauben muss die Schraubensicherung auf die Schrauben aufgetragen werden und die Reibungsflächen der Schrauben zum Schenkel und die Plastikunterlegscheibe mit einer dünnen Fettschicht versehen werden . Damit alles gleichmäßig aussieht, empfiehlt es sich die Hülsenmuttern immer von der gleichen Seite einzufügen. Damit ein linkes und ein rechtes Scherenscharnier entsteht, müssen diese unterschiedlich über Kreuz gelegt werden . Die Schrauben werden nur so fest angezogen, dass die Schenkel beim Bewegen nur einen ganz leichten Widerstand aufweisen und nicht blockieren. Die Scheren sollten sich noch immer durch ihr Eigengewicht öffnen können. Nach dem Aushärten der Schraubensicherung (ich lasse es ca. 1 Stunde ruhen) sollte sich die Hülsenmutter in beide Richtungen mitdrehen, wenn die Schraube gedreht wird. Jetzt könnt ihr auch sicher sein, dass sich das Schraubenpaar nicht wieder aufdreht.


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

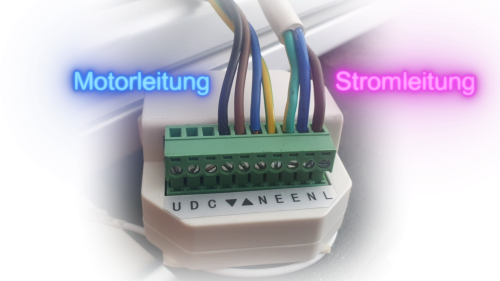

Hinweis: Elektroinstallationen sollten grundsätzlich durch einen konzessionierten Elektriker erfolgen. Bei der Installation und Anschluss sollte sicher gestellt werden, dass keine Spannung auf den Leitungen anliegt. Die Stromzuleitung sollte ein 3- adriges Stromkabel mit Schutzkontaktstecker sein. Der Rohrmotor verfügt über ein 4-adriges Stromkabel. Gemäß der angezeigten Belegung der Anschlüsse am Steuergerät müssen die Kabel angeschlossen werden ( Anschlussbild bei RSF-EUP Steuergerät ). Die Paarung zwischen Funkfernbedienung und dem Steuergerät erfolgt durch einmaliges Drücken des Paarungsknopfs am Steuergerät und dem darauf folgenden zweimaligen Drücken der Anlerntaste auf der Rückseite der Fernbedienung neben der Batterie liegend. Bei jeweiligen Drücken der Taste bestätigt das Steuergerät dies mit einem Piepton. Nach dem zweimaligen Bestätigen wird die Taste auf der Vorderseite der Fernbedienung „nach oben“ gedrückt. Das Steuergerät bestätigt das durch mehrmaliges Piepen.

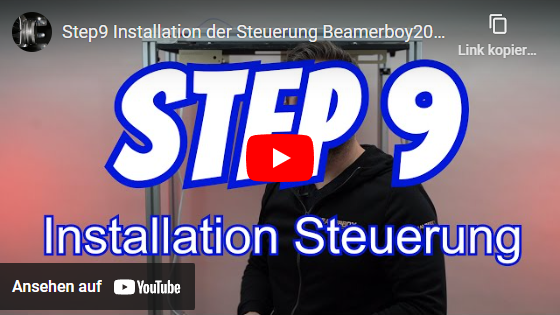

Step 9


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

Step 10
Mittels der zwei Einstellschrauben am Motor drehst du diese jeweils in die „Minusrichtung“ bis der Motor sich nur noch ein kleines Stück vor und zurück dreht, wenn du die Fernbedienung betätigst.


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

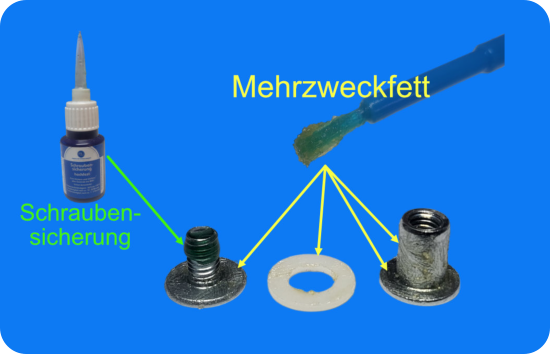

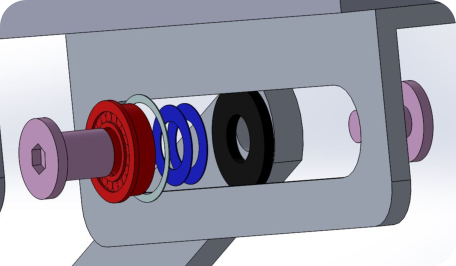

Wie schon in Step 8 gezeigt, müssen die Schrauben und Muttern mit der Schraubensicherung und dem Fett an entsprechenden Stellen versehen werden. Es werden jetzt die Schraubenpaare mit den 2 Plastikunterlegscheiben und die mit dem Kugellager benötigt. Als erstes wird die Hülsenmutter in die Motorhalterung von außen eingeführt. Von innen die Unterlegscheiben aufschieben und nun den nach außen gerichteten Schenkel des Scherengelenks anbringen und Schrauben eindrehen. Schraube wird nur so fest angezogen, dass der Schenkel noch nicht blockiert. Danach wird die Hülsenmutter zusammen mit dem Kugellager, Scharpschutz und 2 Passscheiben von außen in das Langloch gesteckt. Von innen wird die schwarze Unterlegscheibe aufgeschoben. Der nach innen gerichtete Schenkel wird von innen auf die Mutter geschoben und mit der Schraube befestigt. Nach anziehen der Schraube sollte sich das Kugellager weiterhin drehen können.

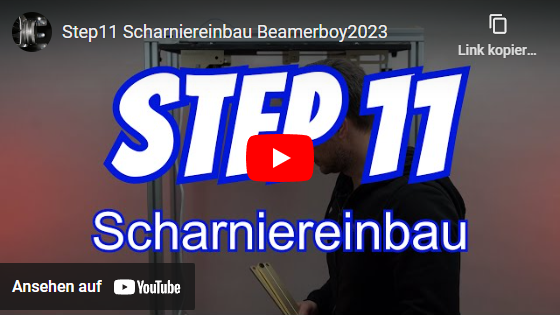

Step 11


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

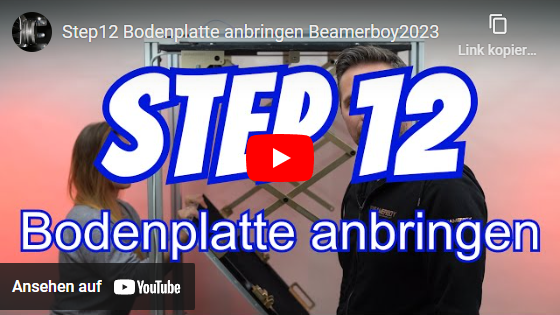

Step 12
Wie schon in Step 8 gezeigt, müssen die Schrauben und Muttern mit der Schraubensicherung und dem Fett an entsprechenden Stellen versehen werden. Die Bodenplatte wird mit den kleinen L-Profilen an die herunterhängenden Schenkel gehalten. Die Reihenfolge der Schrauben und Unterlegscheiben ist die gleiche Reihenfolge wie zuvor. Um den Helfer schnellstmöglich zu entlasten, empfiehlt es sich erst beide kurzen L-Profile an die Schenkel anzubringen. Sobald diese angebracht sind kann der Partner die Platte loslassen. Nun die Platte hochklappen und die Schrauben für das Langloch anbringen.


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

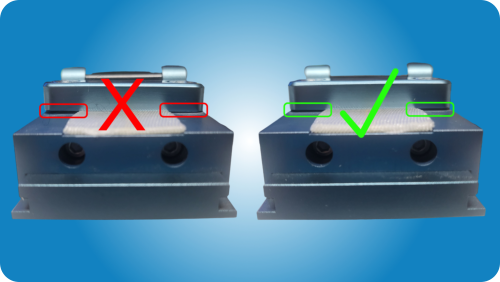

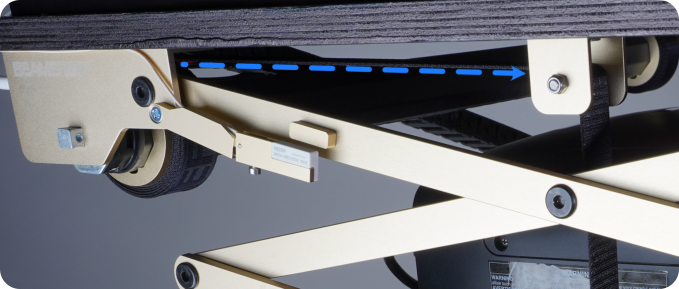

Das Band wird über die Umlenkrolle hinunter zum Befestigungssystem geführt. Klemmplättchen anlösen und die hintere Sicherheitsschraubenbefestigung komplett rausdrehen. Gurtband unter Rolle und Plättchen hindurchführen. Bodenplatte mit ca. 10kg beschweren. Das Band hinten greifen und unter leichten Zug (ohne das die Bodenplatte dabei nach oben bewegt wird) durch das Plättchen verklemmen. Achte darauf, dass das Plättchen gleichmäßig drückt . Schneide das über den Schlitten herausstehende Band mit einer Schere ab. Mit dem Lötkolben wird ein Loch für die Schraube der Sicherheitsbefestigung geschmolzen und anschließend die Schraube mit Unterlegscheibe durch das Band hindurch wieder eingeschraubt. Stell mit den Stellschrauben des Motors die Positionen so ein das die untere Position nicht ganz erreicht wird und das Band weiterhin unter Zug steht. Die obere Position sollte gut 5 cm vor Verschluss halten. In der unteren Position sollte nun die Bodenplatte mit dem Gewicht für einige Stunden ausgehangen werden, damit es sich auf seine „Endlänge“ auslängen kann.

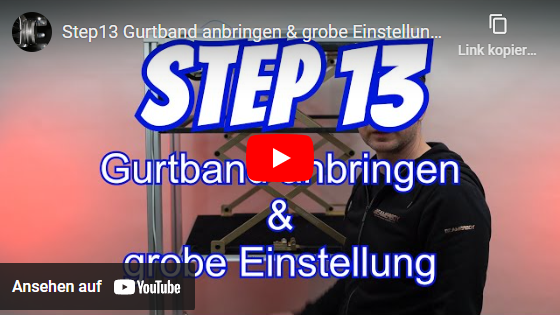

Step 13


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

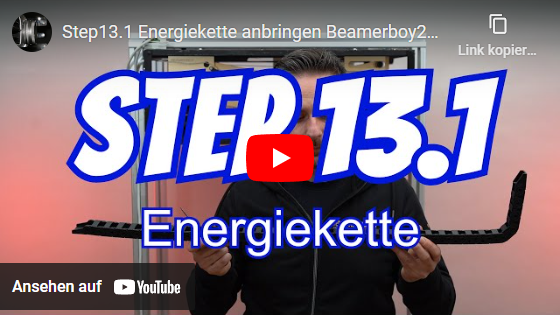

Step 13.1
Die Energiekette kann hinter dem Beamer oder auch seitlich vom Beamer untergebracht werden. Um den Platzbedarf (grade bei längeren Ketten) zu verkleinern, kann die Kette bei gut der Hälfte verkehrt ineinander gesteckt werden. Das bewirkt, dass bei Zusammenklappen die Kette in 3 Schichten zusammenklappen kann.


Inhalte von YouTube werden aufgrund deiner Cookie-Einstellungen nicht angezeigt. Akzeptiere die
marketing cookies im Cookie-Banner, um den Cookie-Richtlinien von YouTube zuzustimmen und den Inhalt anzusehen.

Auf die gleiche Weise wie in Step 10 schon beschrieben werden die endgültigen Haltepositionen mithilfe der Motorstellschrauben eingestellt. Erst sollte die Position des geschlossenen Zustands eingestellt werden. Beim Schließen auf Anschlag darauf achten, dass der Motor sich ausschaltet. Sollte beim „Annähern“ der oberen Endposition nur noch 1-3 mm übrig sein und das Einstellen mittels Motorstellschraube zu grob sein, kann mit der vorderen Stellschraube am Gurtbefestigungssystem die Endposition durch Hineindrehen entsprechend nach oben fein eingestellt werden. Zuletzt wird die Position unten passend zur Leinwand eingestellt. Fertig!

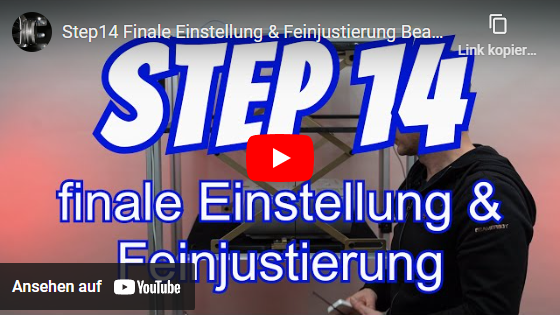

Step 14
Herzlichen Glückwunsch und viel Spaß bei tollen Heimkinoerlebnissen.
